産廃シリコンの資源化に向け
Siスラッジ乾燥品を積極的に取扱い
＜Siスラッジ乾燥品の特徴＞

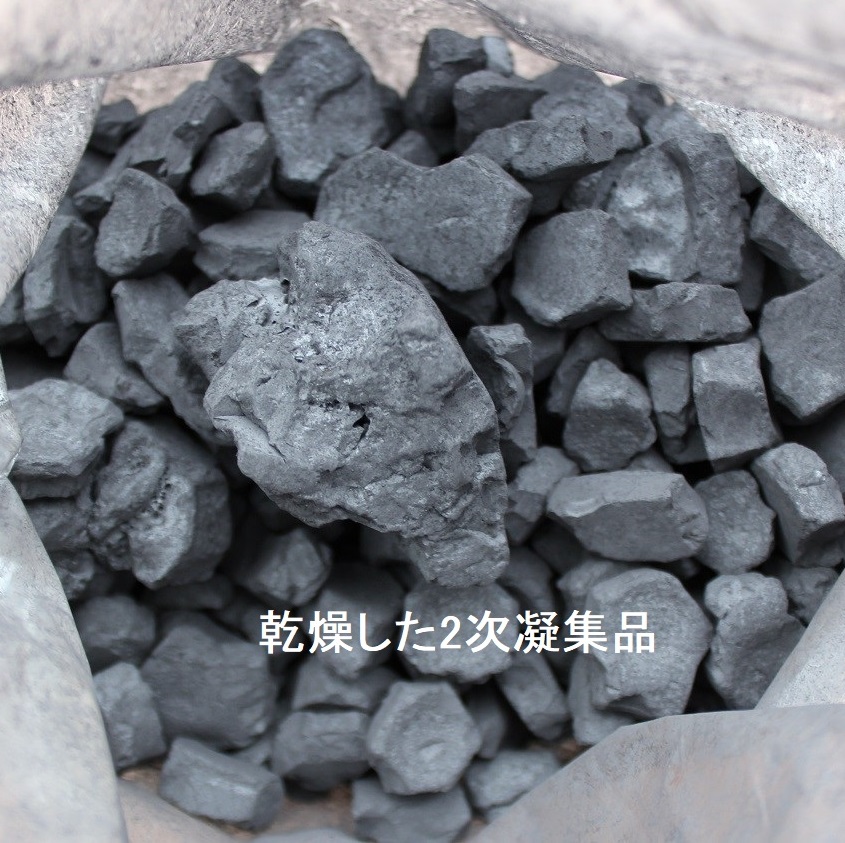

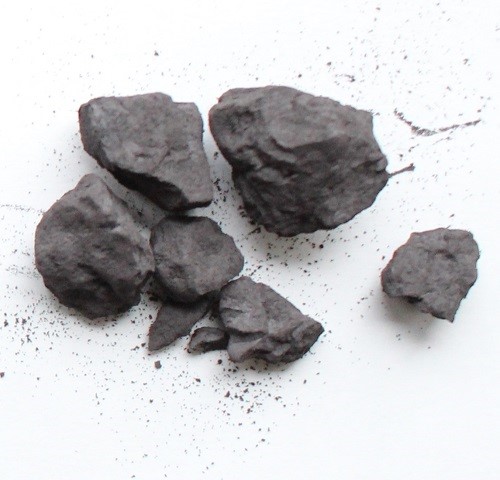

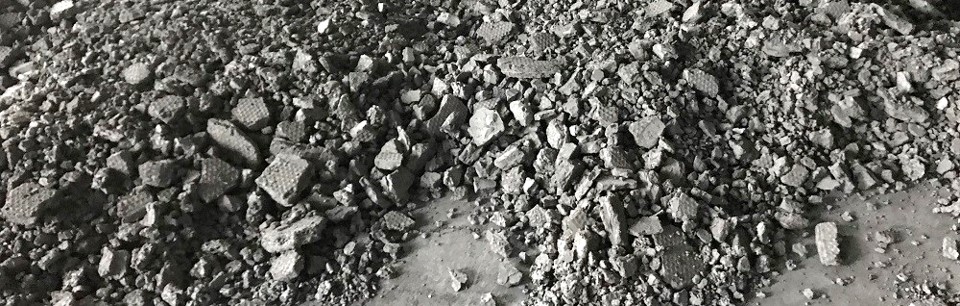

シリコンウエハー切削工程から排出されるSiスラッジを、含水率２０％程度までに乾燥させたSiスラッジの２次凝集品です。
高純度シリコンウエハーの切削物であるため、元々、不純物濃度は低く、切削工程中で金属不純物の混入が有りますが、Si純度は９９％以上（C/Oを除く）を維持しています。

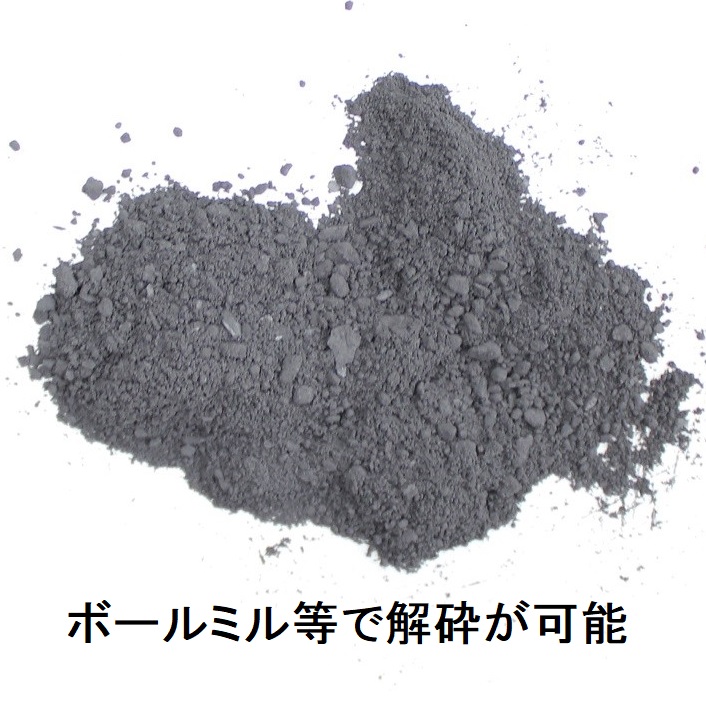

ボールミル等で、簡単に解砕できます。
＜化学成分（測定方法：XRF）＞
Si (%) | > 99.0 |
Fe (%) | 0.05 |
Al (%) | 0.50 |
Ca (%) | 0.03 |
Ni (%) | 0.03 |
Cu (%) | 0.004 |
＜C/O濃度（測定方法：赤外線吸収法）＞
C (%) | <3.0 |
O (%) | <7.0 |
＜粒子径（測定方法：レーザー回析法）＞
Particle Size (μm ) | D50=2.0-3.0 | 2次凝集を解砕して 測定した場合。 |
製品詳細情報
名称：シリコンスラッジ乾燥品
（Dried Silicon Sludge）
形態：微粉末の凝集品
化学式：Si
CAS RN®：7440-21-3
製造方法：太陽電池用ウエハーの切削屑を水洗、
沈殿させ、フイルタープレス脱水、
陰干し乾燥
原産国：日本 / 中国
最低出荷数量：1kg。
最大出荷数量：1,000トン/月可能
納期の目安：国内在庫品----受注後、２日以内発送
輸入品----受注後、３０日を目途
製品に関するお問合せ
ご要望の製品名称・スペック・数量・ご要望納期をご連絡下さい。
其の他、何でもお問合せ下さい。→ お問合せフォーム
ナノ級 高純度 Siスラッジ精製品
～リチウムイオン電池負極用としても最適～
＜Siスラッジ精製品の特徴＞

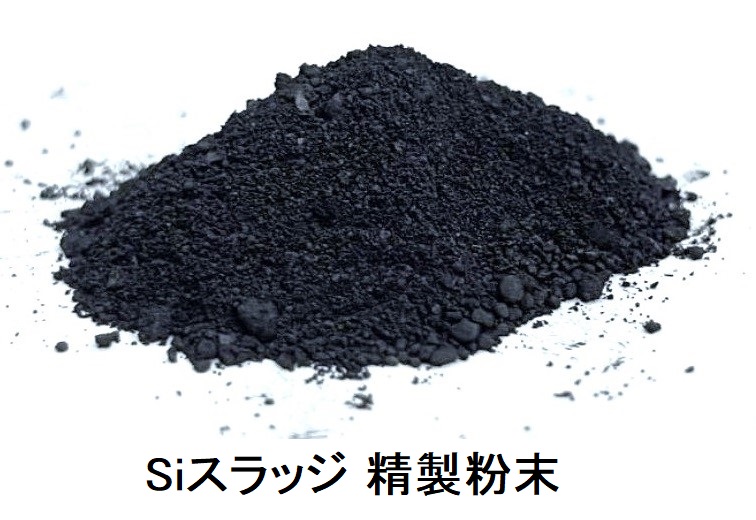

シリコンウエハー切削工程から排出されるSiスラッジを、洗浄・乾燥・粉砕・分級したリチウムイオン電池負極用のSi粉末です。
高純度シリコンウエハーの切削物であるため、元々、不純物濃度は極めて低く、切削工程中で金属不純物の混入が有りますが、Si純度は３N以上（C/Oを除く）の水準です。

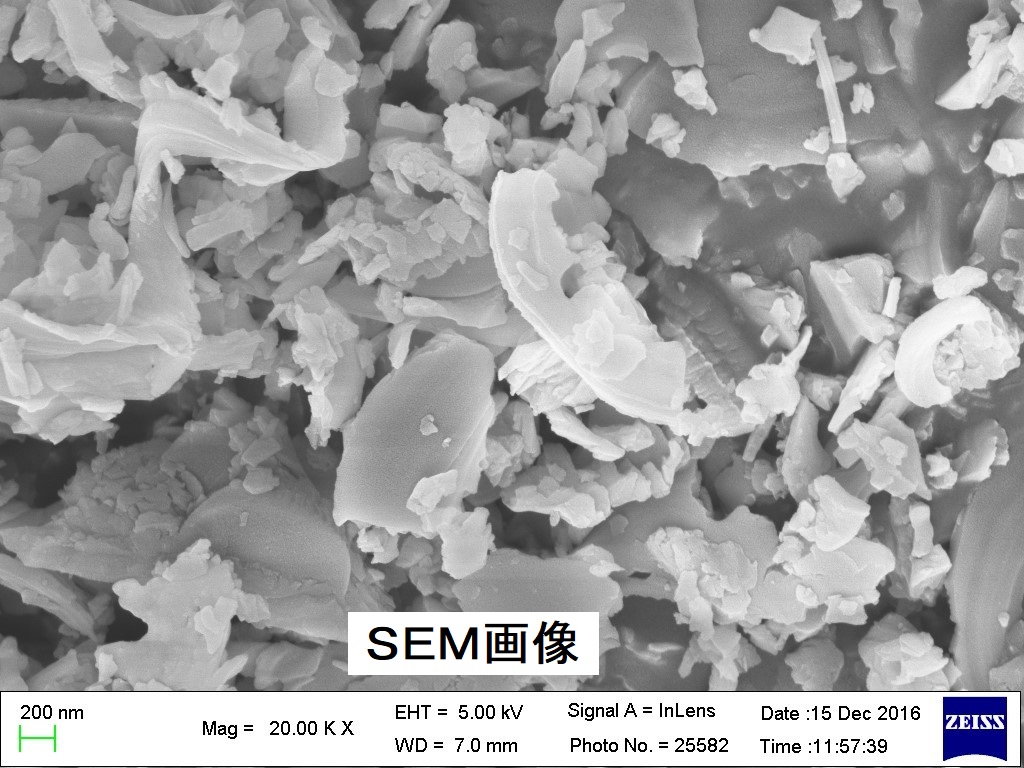

乾燥状態でD50=0.584µｍの粒子径を達成していますが、結晶がフレーク状に重なっているため、湿式ボールミル等により追加粉砕すれば短時間で0.1µm(100nm)レベルへの粉砕が可能です。
＜化学成分(測定方法：ICP-OES)＞
Si (%) *1 | > 99.9 |
Fe (ppm) | 26 |
Al (ppm) | 11 |
Ti (ppm) | < 1 |
Ni (ppm) *2 | 144 |
Cu (ppm) | < 1 |
*1) C/Oを除く
*2) Niは、ダイヤモンドワイヤーソー
のNiメッキ由来。
＜C/O濃度（測定方法：赤外線吸収法）＞
C (%) | 6.62 |
O (%) | 5.06 |
＜粒子径（測定方法：レーザー回析法）＞
Particle Size (µm )
| D10=0.226 |
D50=0.584 | |
D90=1.318 |

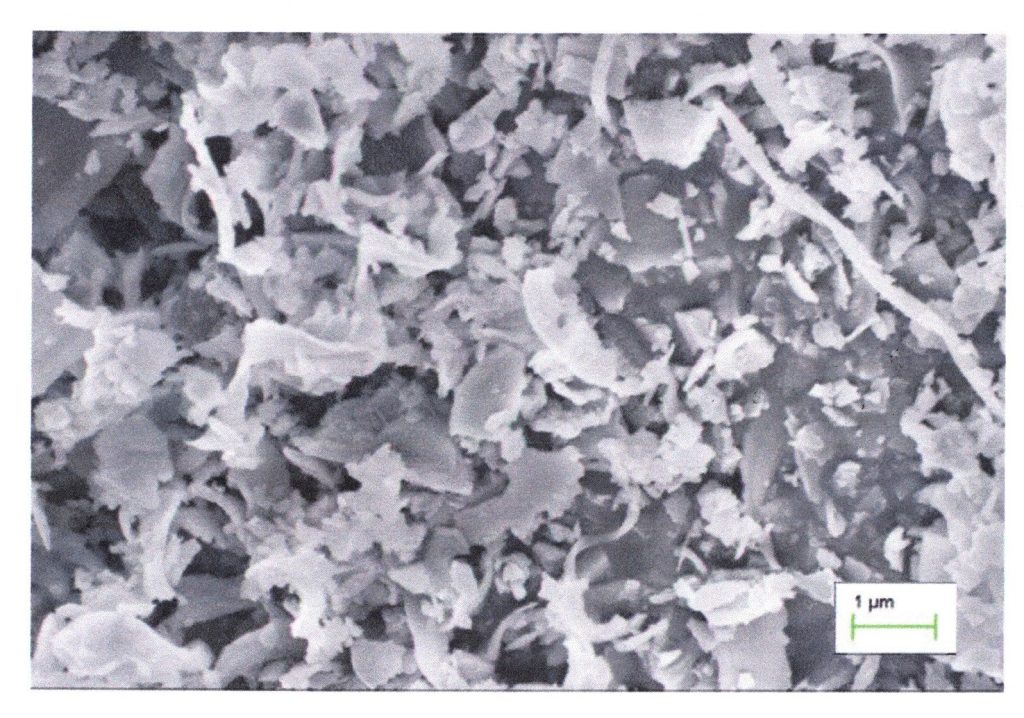

粒子形状はフレーク状。側面(粒子の厚さ)＝100-200nm。
湿式ボールミル等で、短時間で100nmレベルへの粉砕が可能。
製品詳細情報
名称：シリコンスラッジ精製品
（Refined Silicon Sludge）
形態：微粉末
化学式：Si
CAS RN®：1440-21-3
製造方法：太陽電池用ウエハーの切削屑を、
洗浄・乾燥・粉砕・分級
原産国：台湾
最低出荷数量：1kg。
最大出荷数量：30トン/月可能
納期の目安：国内在庫品----受注後、２日以内発送
輸入品----受注後、３０日を目途
製品に関するお問合せ
ご要望の製品名称・スペック・数量・ご要望納期をご連絡下さい。
其の他、何でもお問合せ下さい。→ お問合せフォーム
